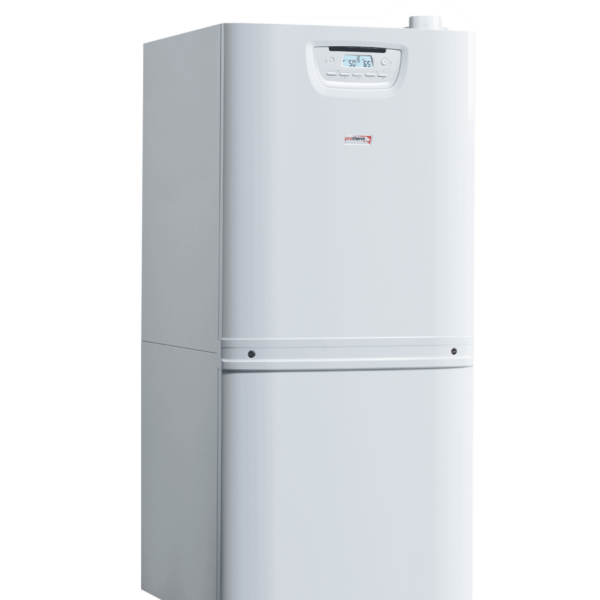

Stacionárny plynový kondenzačný kotol Lev 25 KKZ90

Popis

Kompaktné riešenie s vysokým komfortom

Kotol Lev 25 KKZ90 pracuje pri príprave teplej vody s maximálnym výkonom 30 kW do zásobníka s objemom 90 litrov pričom do vykurovania môže pracovať s maximálnym trvalým výkonom 25 kW.

Pri príprave teplej vody je použitá moderná technológia ohrevu vo vrstvenom smaltovanom zásobníku s ohrevom teplej vody cez doskový výmenník kondenzačného kotla, zabezpečujúci dodávku teplej vody v nadštandardnom množstve s konštantnou hodnou teploty.

Nové kotly Lev spĺňajú požiadavku na maximálnu koncentráciu funkcií v rámci jedného zariadenia.

Kotol môže byť nainštalovaný aj v stiesnených priestoroch, keďže spĺňa požiadavku na dostupnosť hydraulických a elektrických pripojení zhora alebo spredu ako aj počas opráv (jednotlivé komponenty

sú prístupné spredu).

Kotly Lev disponujú najnovšími technológiami zaručujúcimi:

– úsporu energie (menšia spotreba plynu vďaka použitému ovládaniu spaľovania a nižšia spotreba elektrickej energie vďaka použitiu vysokoúčinného čerpadla HEP)

– zvýšenú účinnosť pri spaľovaní (stupeň využitia pri teplotnom spáde 40/30°C je až 109% )

– zvýšený výkon pri príprave teplej vody (hodnoty dosahujúce až 230 litrov vody zohriatej o 35°C v priebehu 11 minút)

Nové kotly Lev taktiež splňujú podmienky európskej smernice ErP pre vykurovacie zariadenia, platnej od septembra 2015 na energetickú účinnosť a spotrebu elektrickej energie, keďže je ich súčasťou aj vysokoúčinné modulačné čerpadlo.

Základné vlastnosti:

• Kondenzačný stacionárny kotol
• Vysoký modulačný rozsah vďaka novej technológii riadenia
• Tepelný výmenník z nerezovej ocele
• Vysoký stupeň využitia tepla až 109%
• Jednoduché ovládanie založené na princípe „jedno tlačidlo – jedna funkcia“
• K dispozícii kompletný rad príslušenstva – hydraulického a dymovodov
• Nízka spotreba elektrickej energie vďaka použitému vysokoúčinnému čerpadlu
• Ľahká inštalácia s možnosťou oddelenia zásobníka pre horšie prístupné miesta
• Vysoká spoľahlivosť a stabilita

Parametre

25KKZ90
Popis
Energetická trieda pre vykurovanie	A
Energetická trieda pre prípravu teplej vody	A
Kategória plynu	II2H3P
Prevedenie	C13, C33, C43, C53, C83, C93, B23P
Zapaľovanie	elektronické
Výkon / Palivo
Palivo	zemný plyn: propán
Maximálny tepelný príkon (kW)	zemný plyn: 25,5 , propán: 25,5
Minimálny tepelný príkon (kW)	zemný plyn: 5,5, propán: 6,4
Maximálny tepelný výkon (kW)
Minimálny tepelný výkon (kW)
Účinnosť (%)
Maximálna spotreba plynu (m3/h)	zemný plyn: 2,7
Minimálna spotreba plynu (m3/h)	zemný plyn: 0,58
Prietok plynu pri maximálnom výkone v režime teplej vody (m3/h)	zemný plyn: 3,24; propán: 2,4
Maximálna spotreba plynu ( kg/h)
Minimálna spotreba plynu (kg/h)	propán: 0,37
Trieda NO	5
Max. tepelný výkon pri 80/60°C (kW)	zemný plyn: 25,0; propán: 25,0
Min. tepelný výkon pri 80/60°C (kW)	zemný plyn:5,2; propán: 6,0
Max. tepelný výkon pri 50/30°C (kW)
Min. tepelný výkon pri 50/30°C (kW)	zemný plyn:5,9; propán:6,8
Účinnosť pri tepl.spáde 80/60°C (%)	zemný plyn: 98,0; propán: 97,0
Stupeň využitia pri tep.spáde 50/30°C (%)	zemný plyn: 106,0; propán: 101,0
Stupeň využitia pri čiastočnej záťaťž P.C.I. pri 40/30°C (30 %)	zemný plyn: 109, propán: 102,5
Výkon 1.výk. stupeň (kW)
Výkon 2.výk. stupeň (kW)
Men. príkon 1. výk. stupeň (kW)
Men. príkon 2. výk. stupeň (kW)
Spotreba 1. výk. stupeň ( m3/hod)
Spotreba 2. výk. stupeň ( m3/hod)
Spotreba 1. výk. stupeň ( kg/hod)
Spotreba 2. výk. stupeň ( kg/hod)
Stupeň využitia podľa európskej smernice 92/42
Tlak plynu
Vstupný tlak (mbar)	zemný plyn: 20, propán: 37
Priemer clonky plynového ventilu (mm)
Maximálny tlak na trysky (mbar)
Minimálny tlak na trysky (mbar)
Priemer trysky (mm)
Kúrenie
Maximálny pracovný tlak (bar)	3
Minimálny pracovný tlak (bar)	0,6
Doporučený prevádzkový tlak (bar)	1,2 – 2
Skúšobný pretlak vody(bar)
Max. prac. teplota (°C)	80
Teplotný rozsah (°C)	30 – 80
Expanzná nádoba (l)	12
Obsah vody kotlového telesa (l)
Objem kotla (množstvo VV) (l)
Maximálny tlak expanznej nádoby (bar)	3
Počet článkov kotl. telesa (ks)
Počet horákových rúrok ( ks)
Pripojenie plynu	G 3/4″
Pripojenie vykurovaciej vody	G 3/4″
Tlakováá strata pri Δt 20 °C (Pa)
Poistný ventil, maximálny prevádzkový tlak (bar)	3
Teplá voda
Maximálny tlak (bar)	10
Minimálny tlak (bar)	0,5
Minimálny prietok TV (l/min)
Množstvo odoberanej TV (pri Δt 30°C) (l/min)
Teplotný rozsah (°C)	35 – 65
Veľkosť obmedzovača prietoku studenej vody (l/min)
Objem zásobníka (l)	89
Množstvo odoberanej TV (podľa EN 625) (l/min)	26,9
Poistný ventil TV, maximálny prevádzkový tlak (bar)	10
Expanzná nádoba TV (l)	4 volitelné
Elektrické údaje
Napätie / Frekvencia (V/Hz)	230/50
Príkon (W)	105 max.
Elektrické krytie	IPX4D
Prúd (A)
Elektrická trieda	I
Odťah spalín
Spôsob	turbo
Max. dĺžka súosého odkúrenia priemer 60 /100 (Em)	12
Max. dĺžka súosého odkúrenia priemer 80 /125 (Em)	33
Max. dĺžka oddeleného odkúrenia priemer 80 + 80 (Em)	25+25
Priemer dymovodov (mm)	60/100 , 80/125 , 80/80
Teplota spalín (°C)	76
Hmotnostnť prietok spalín max. (g/s)	13,8
Hlučnosť pri max. výkone (dB(A))	<55
Prietok čerstvého vzduchu (1013 mbarov – 0°C) ( m3/h)
Hmotnostnť prietok spalín pri max. výkone ( g/s)
Hmotnostnť prietok spalín pri min. výkone ( g/s)	2,5
Hmotnostnť prietok spalín v režime Teplá voda( g/s)	13,8
Teplota spalín pri max. výkone a spáde 80/60°C (°C)	76
Teplota spalín pri max. výkone a spáde 50/30 °C (°C)
Teplota spalín pri min. výkone a spáde 80/60°C (°C)
Teplota spalín pri min. výkone a spáde 50/30°C (°C)	48
Teplota spalín pri prehriatí (°C)
Teplota spalín v režime Teplá voda (°C)	76
Min. poadovaný ustálený ťah komína) (Pa)
Rozmery
Výška / Šírka / Hĺbka (mm)	1320 / 600 / 698
Hmotnosť bez vody (kg)	105
Číslo CE	1312CO5874
Hodnoty spalín
Nameraná pri nominálnom tepelnom výkone a pri referenčnom plyne G20 v režime Vykurovanie
CO (ppm)	102
CO (mg/kWh)	108
CO2 (%)	9,2
Vážená hodnota NOx (ppm)	46
Vážená hodnota NOx (mg/kWh)	81
